Definición técnica de Dureza: “La mayor o menor resistencia que un cuerpo opone a ser rayado o penetrado por otro” o “la mayor o menor dureza de un cuerpo respecto a otro tomado como elemento de comparación”.
Ensayo de penetración:
Define la dureza como la resistencia a la penetración o resistencia a la deformación plástica que opone un material a ser presionado por un penetrador determinado y bajo la acción de cargas preestablecidas.
DUREZA BRINELL.
Consiste en comprimir sobre la superficie del material a ensayar una esfera de acero muy duro durante un cierto tiempo (t) produciendo una impresión con forma de huella esférica.
Resulta de dividir la carga aplicada por la superficie dada de la huella.
Constante de ensayo: la dureza estará en función de la carga de ensayo y el diámetro de la esfera.
P / D² = cte.
PENETRADORES:
Esfera de acero diámetro 15; 5; 2,5; 2; 1 mm. de acero hasta 450HB, de carburos (tungsteno) hasta 630 HB
*El tiempo de aplicación Aceros =>15 seg. , en metales blandos =>30seg.
(no debe producirse efectos dinámicos)
*Cargas empleadas: 3000kgf – 1500kgf – 500kgf
DUREZA ROCKWELL.

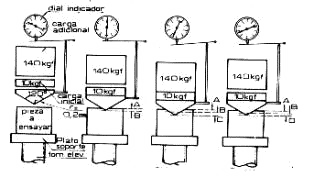

Se calcula la dureza con base a la profundidad de penetración y la carga total no se aplica en forma continua. Hay una carga inicial y otra adicional (varía según las condiciones de ensayo).
El valor se obtiene directa del dial del indicador. La dureza está dada por el incremento de penetración debido a la acción de la carga adicional y una vez suprimida ésta
La carga inicial es de 10 KGF y las adicionales son de 50, 90 y 140 KGF y los penetradores utilizados son: esfera de 1/16”, 1/8”, ¼” y ½” o cono de diamante. Las escalas más usadas son HRC (con cono de diamante y carga de 150Kgf) y HRB (con Esfera de 1/16” y carga de 100 kgf).
DUREZA VICKERS.
Es semejante al ensayo Brinell o sea su valor depende de la carga aplicada y de la superficie de la impronta o huella. Las cargas varían de 1 a 120 kgf y el penetrador es una punta de diamante con forma piramidal.
Fuente: doctorwelding
Comments
