¿Qué es la Protección catódica?

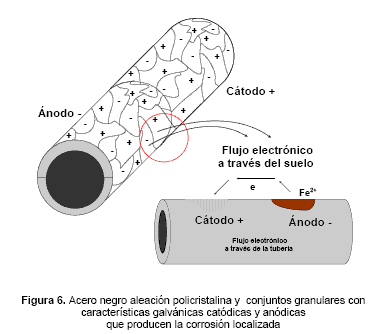

La protección catódica es la utilización de las propiedades eléctricas de corrosión de las sustancias metálicas para proporcionar un sistema de protección de tuberías metálicas o cualquier otra estructura metálica enterrada, para extender su vida útil (es decir, evitar que se oxiden).

La protección catódica es un medio eficaz para prevenir la corrosión de las tuberías de la planta subterránea. Para muchas aplicaciones subterráneas, como tuberías, el diseño del sistema de protección catódica es relativamente sencillo.

Los entornos de plantas e instalaciones, sin embargo, no son aplicaciones simples. Las plantas han congestionado los sistemas de tuberías subterráneas en un espacio reducido. La presencia de sistemas de puesta a tierra de cobre, cimientos con acero de refuerzo incrustado en hormigón, conductos, tuberías de servicios públicos y pilotes estructurales (ya sea desnudo o de hormigón con acero de refuerzo) puede complicar enormemente la tarea de diseñar un sistema de protección catódica de tuberías.


Para instalaciones de planta simples, es posible aislar la tubería y utilizar un sistema convencional de prevención de corrosión galvánica. Esto solo funciona si la tubería de la planta está aislada eléctricamente de otras estructuras subterráneas durante la vida útil de la instalación. Para la mayoría de las aplicaciones de plantas e instalaciones, no es práctico aislar la tubería del sistema de conexión a tierra durante la vida útil de la instalación. En estos casos, un sistema de ánodo de corriente impresa es la única alternativa.


3 métodos de protección catódica para estructuras y tuberías subterráneas

Hay tres enfoques básicos para proteger catódicamente las tuberías y estructuras subterráneas utilizando ánodos de corriente impresa.


  1. Ánodo profundo Un método es el ánodo profundo en el que se instalan ánodos de alta capacidad de corriente desde la estructura en un agujero profundo perforado verticalmente a más de 150 pies de profundidad. Esto es análogo a iluminar un campo de fútbol con focos.

  2. Ánodo poco profundo o lecho de ánodo distribuido Otro método es utilizar un diseño de ánodo de lecho de suelo poco profundo en el que muchos ánodos de lecho de suelo de menor capacidad están espaciados cerca de las estructuras previstas, de forma análoga a las farolas que iluminan una calle.

  3. Ánodo lineal El tercer método consiste en colocar un ánodo lineal paralelo y muy cerca de la tubería a proteger descargando corriente continuamente a lo largo de su longitud, similar a la iluminación de fibra óptica.

Fuente: www.matcor.com
