[VIDEO] Cómo hacer el cubo infinito con soldadura PASO A PASO

A continuación veremos la INSTALACIÓN completa paso a paso de una mesa de centro con un diseño de CUBO INFINITO.

VIDEO A CONTINUACION

Materiales:

  • (26 ‘) tubería cuadrada de 1.5 “x 1.5” x 1/16 “

  • (4) pies niveladores de muebles

  • (1) disco de aleta o Flap

  • (1) tapa de cristal (vidrio)

Parámetros calculados

  • Altura calculada de la mesa (pulgadas) 19.5

  • Ancho de tabla calculado (pulgadas)17.5

  • Brecha observable [espacio entre tubos] (pulgadas) 0.71


Dimensiones del cubo infinito Parámetros de entrada

  • Altura de la mesa (pulgadas) 19.5

  • Ancho de mesa (pulgadas) 17.5

  • Tamaño nominal del tubo (pulgadas) 1.5

Valores calculados

  • Pieza larga (pulgadas) 17.5

  • Pieza corta (pulgadas) 15.5

  • Brecha observable [espacio entre tubos] (pulgadas) 0.71

El segundo es básicamente un reverso del primero. Puede usar la entrada de las longitudes de las piezas en esta. Recuerde, la pieza larga debe ser al menos la pieza corta + el grosor del tubo.


Dimensiones del cubo infinito (cálculo inverso)

  • Longitud de pieza corta (pulgadas) 15.5

  • Tamaño nominal del tubo (pulgadas) 1.5

  • Tamaño nominal del tubo (pulgadas) 1.5

Parámetros de entrada

  • Longitud de pieza larga (pulgadas) 17.5

  • Longitud de pieza corta (pulgadas) 15″.5

  • Tamaño nominal del tubo (pulgadas) 1.5



Lista de corte de cubo infinito

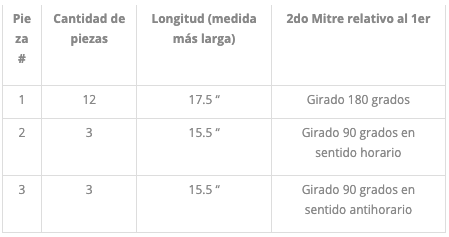

Hay 2 longitudes diferentes de piezas y un total de 3 orientaciones diferentes. Cada corte es un inglete de 45 grados. Las cantidades, la lista de cortes y mis medidas están en la tabla a continuación.


Puedes usar las siguientes fórmulas para determinar las diversas dimensiones:

  • Altura de la mesa = 2 * Longitud (# 1) – Longitud (pieza # 2)

  • Tablero = Longitud (# 1) x Longitud (# 1)

  • Espacio entre piezas = Longitud (# 1 – # 2) – Ancho del tubo


Puedes usar las siguientes fórmulas para determinar las diversas dimensiones:

  • Altura de la mesa = 2 * Longitud (# 1) – Longitud (pieza # 2)

  • Tablero = Longitud (# 1) x Longitud (# 1)

  • Espacio entre piezas = Longitud (# 1 – # 2) – Ancho del tubo

La distorsión térmica lo deformará si no tiene cuidado de sujetar y ejecutar pequeñas cuentas a la vez. Incluso una pequeña cantidad de movimiento puede desalinear los bordes.


Le recomiendo que uses escuadras magneticas para soldadura . Asegúrate de tener el tamaño grande. Los pequeños (<2 ″) son bastante pequeños y no hacen un buen trabajo al sostener cualquier pieza de tamaño razonable. Usa estos y una plantilla de esquina casera continuamente durante todo este proyecto.
